深部经颅磁(DTMS)技术是如何工作的?


深部经颅磁刺激Deep TMS是深圳英智科技有限公司和BrainsWay公司开发的一种独特的非侵入性神经调控技术,有助于缓解和治疗与心理健康状况相关疾病及临床病症



DTMS H线圈拥有包括美国、欧盟、以色列、中国等全球数十项专利,线圈基于独特的工程学设计原理,可实现更深的磁场渗透和更广的神经元刺激(刺激深度6-8cm,可有效刺激大脑深部核团 )



微信图片_20220707113052


H1线圈部分专利。






设计原则—更深的艺术



TMS是利用输出脉冲磁场穿透颅骨后引起大脑神经元兴奋的无创神经调控技术,TMS线圈焦点与头皮相切的附近区域诱发的电场感应强度最大。

由于电场具有矢量性,偏离线圈焦点的非切向元件产生的磁场造成电荷大量聚集在头皮,最终导致电荷无法向大脑深部传导,降低了感应电场的穿透深度。

H线圈采用独特的结构,使多个线圈元件相对于头皮表面定向相切,非切向线圈元件最小化,灵活的底座线圈符合头皮的曲率,可实现最大的磁耦合当线圈放电时,以上元素协同作用,局部感应场相互耦合叠加,与普通TMS相比磁场衰减速度更慢。


微信图片_20220707113346

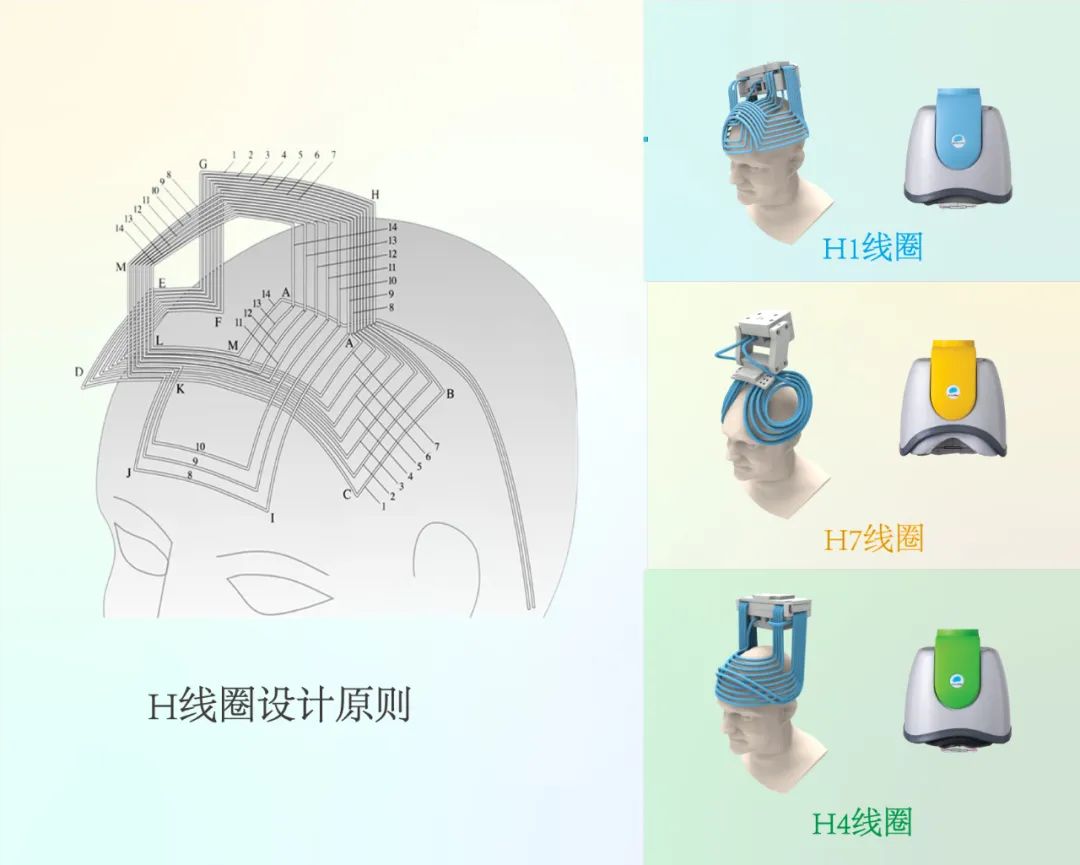

H 线圈设计原则示意图和3种FDA批准商业线圈。与常规线圈相比,H线圈切向线圈元件大量增加,非切向元件减少。



这保证了在安全刺激水平情况下,H1线圈可刺激更深的大脑组织,调控更深的大脑神经元。而8字型线圈要达到此等效果,需增加刺激器输出强度,但这种做法会超出磁场输出的安全限制,从而导致患者产生刺激疼痛,甚至诱发癫痫发作。而H线圈降低了这种情况的发生。




微信图片_20220707114436

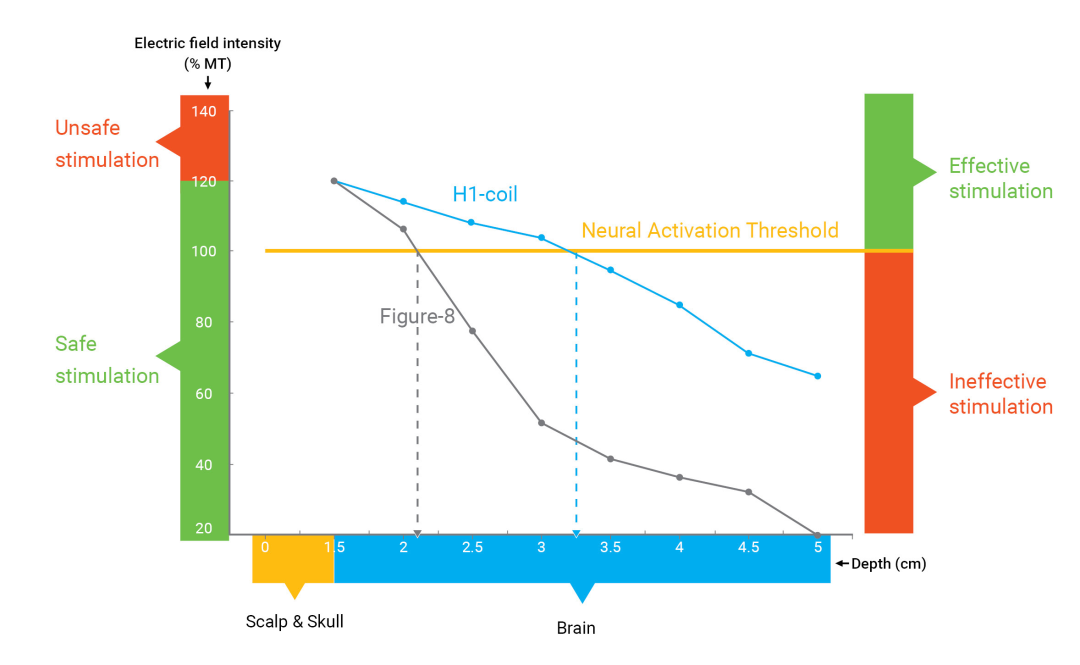

 H1线圈和8字线圈产生的电场衰减曲线。
